功能特點

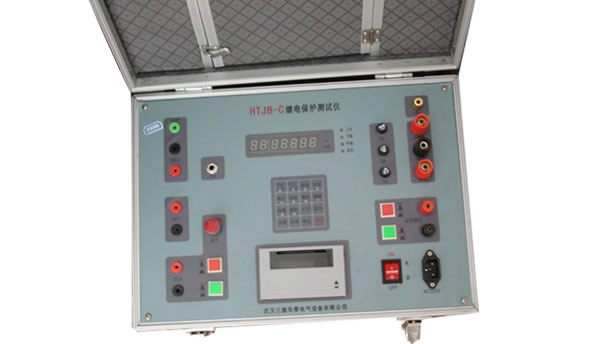

　　●HTJB-C型繼電保護測試儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自動打印及顯示，測試過程全自動，

●本機可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值,釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數，并自動計算三次均值的返回系數且打印, 可重復顯示及打印測試結果。

●本機可方便地測試重合閘繼電器的各項參數。本機附有測頻、測相功能，可測量電流，電壓的頻率(顯示一個周期的時間，即周期)及二個信號之間的相位差（時間）。

●本機設有兩個獨立的通道，均與本機其它輸出絕緣，可方便地測量帶電接點，滿足繼電器的在線測試，接線簡單，安全。

●本機采用了精密的計時基準(１０微秒)及長達100小時的計數器，所以可單獨作為精密毫秒計取代傳統的秒表。

●本機采用了微機控制， 面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼保儀關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大地方便了檢查、維修。

●本機設有全面的自檢，自我保護功能，開機后本機立即投                入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要損失。

    ●本機智能化程度高，僅按一個鍵，即可測出通用繼電器的全部參數，并自動打印全部數據，使您從繁鎖的測試操作中解脫出來。

●本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態。

    ●本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。

●測量交流“帶電接點”，本機由微機通過特殊電路判斷是交流過零還是觸頭動作，使測試準確無誤

主要技術參數

　交流電壓輸出

　　● 0～250V連續可調，大輸出容量600VA,過量程保護260V，誤差為±1％。

交流電流輸出

　　●0～50A，0～100A連續可調，誤差為±1％。

　　●0～50A時，開路電壓10V。

　　●0～100Ａ?xí)r，開路電壓5Ｖ。過載保護動作電流120A。

　直流電壓輸出

　　● 0～250V連續可調，大電流2A，過量程保護260V,過載保護動作電流2.1A±5%。紋波系數S≤0.1％

　直流電流輸出

　　●0～200mA　0～5 A連續可調，誤差為±1％。

　　●0～200mA時，開路電壓48V，過載保護動作電流230mA。

　　●0～5A時，開路電壓24V,過載保護動作電流5.2A。

　直流電壓固定輸出

　　●單獨輸出110V或220V時,電流可達2.5A，但和交流電壓電流，直流電壓同時輸出時。其總?cè)萘坎荒艹^600VA。

　數字毫秒表

　　●大量程：100小時

　　●分辨率：0.1毫秒

　　●精　度：0.1％±1個字

　儀表準確度采用四位半A／D轉換,精度0.1％讀數±1個字
